Termékleírás

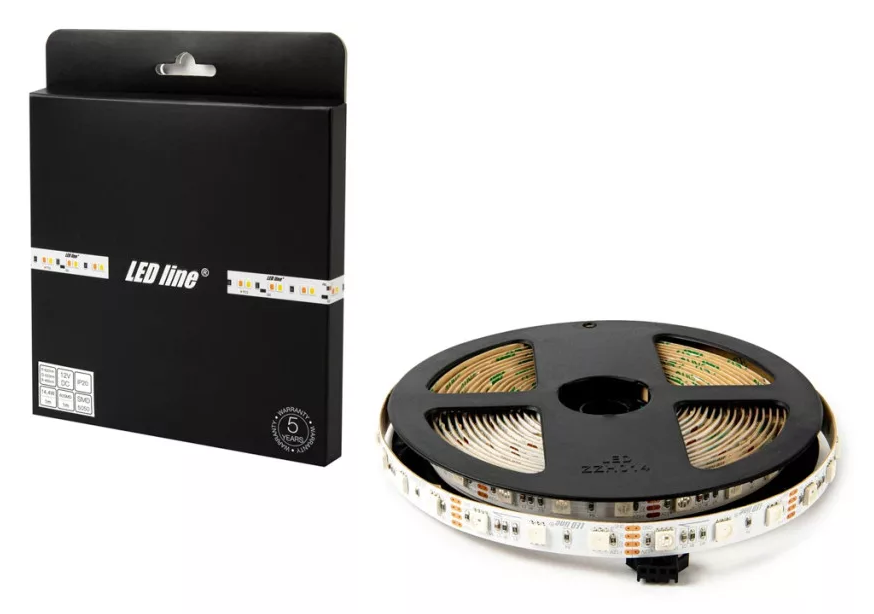

LEDline® Digitális LED szalag SMD 5050 60L/m 14,4W/m 120° IP20
Cikkszám:LL-248238
A LED szalag egy modern és sokoldalú lineáris fényforrás belső világításhoz, bútorokhoz, világító tábákhoz és közösségi terekhez.A LED line® LED szalag 300 SMD 12V RGB 14.4W DIGITAL P943 a LED line PRIME terméke, amely kiváló világítást biztosít különböző terekben. A szalag méterenként 60 SMD5050 diódát tartalmaz, amelyek egyenletes és intenzív RGB fényt biztosítanak.A szalag fényereje szabályozható és kompatibilis a P943 IC dimmerrel, így a felhasználók könnyen beállíthatják a fény intenzitását saját igényeik szerint. A LED szalag kiváló minőségű kialakítása – fehér, 2,0 mm vastag laminált réteggel – biztosítja a tartósságot és stabilitást. A 3M 300 LSE ragasztószalag megkönnyíti a telepítést. A szalagot aluminium LED profilba kell szerelni, a keletkező hő elvezetése miatt! A LED szalag kiváló minőségű kialakítása – fehér, 2,0 mm vastag laminált réteggel – biztosítja a tartósságot és stabilitást. A 3M 300 LSE ragasztószalag megkönnyíti a telepítést. A szalagot aluminium LED profilba kell szerelni, a keletkező hő elvezetése miatt! A LED szalag 300 SMD 12V RGB 14.4W DIGITAL P943 ellenáll a környezeti hatásoknak is – -20 és +45 Celsius fok közötti hőmérsékleten használható. Elektromos biztonsági szabványoknak megfelelő, 5 év garanciával ellátott LED szalag, amely megbízható és tartós világítási megoldás belső terekhez. Ideális otthonokban, irodákban vagy éttermekben, elegáns és modern megjelenést kölcsönöz bármely térnek.
Vezérlő

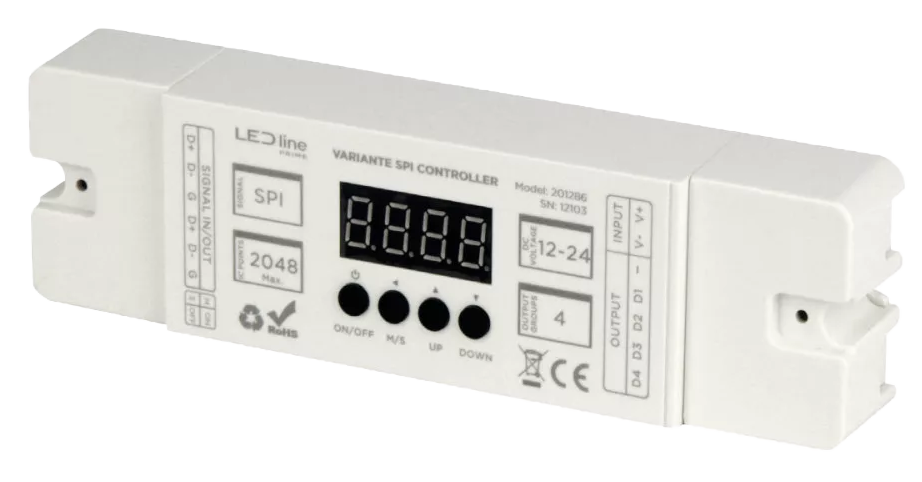

LED line PRIME controller VARIANTE RF SPI DIGITAL RGB
Egy innovatív vezérlő, amelyet kifejezetten a fejlett DIGITAL 248238 LED szalaghoz terveztek. A LED Line PRIME Controller VARIANTE RF SPI DIGITAL egy eszköz, amely új lehetőségeket nyit meg a LED világítás vezérlésében.
A vezérlőt kifejezetten a DIGITAL 248238 szalagunkhoz terveztük. Segítségével teljes mértékben kihasználhatja a szalagban rejlő lehetőségeket, és lenyűgöző világítási effektusokat hozhat létre. A vezérlő kényelmes SPI DIGITAL szalagvezérlést tesz lehetővé. Ezt két módon teheti meg: közvetlenül a vezérlőn, vagy a 471338 távirányítónkkal. Ez nemcsak hatékonnyá, hanem rendkívül kényelmessé is teszi a működtetést. Nemcsak hatékonyságot, hanem stabilitást is biztosít. Az ICP943 rendszeren működik, amely megbízható teljesítményt garantál. Ezenkívül biztos lehet benne, hogy beállításai áramszünet esetén is megmaradnak – a vezérlő visszaáll az áramszünet előtti állapotba. Az SPI DIGITAL vezérlő számos előnyt nyújt más VARIANTE vezérlőmodellekkel szemben, ami azt jelenti, hogy további funkciókhoz és lehetőségekhez férhet hozzá.
Az SPI DIGITAL vezérlő vásárlásakor 5 év garanciát kap.
Fontos megjegyezni, hogy ez a modell nem támogatja a TUYA rendszeren keresztüli vezérlést. Az RF SPI DIGITAL tökéletes eszköz a DIGITAL 248238 LED szalagok vezérlésére. Ezzel az eszközzel egyedi világítási effektusokat hozhat létre, és teljes mértékben irányítása alatt tarthatja világítását."
Telepítési útmutató

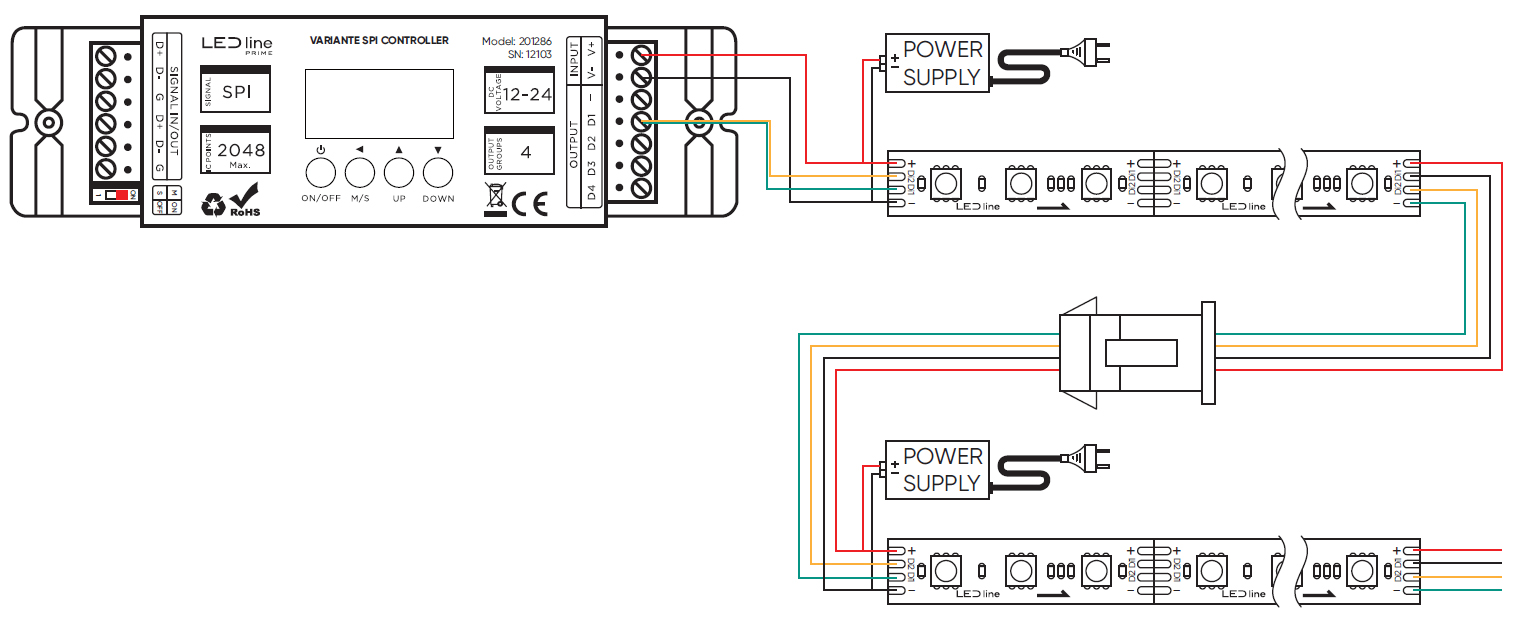

Egy vezérlő és egy RGB DIGITAL 248236 LED szalag csatlakoztatása:

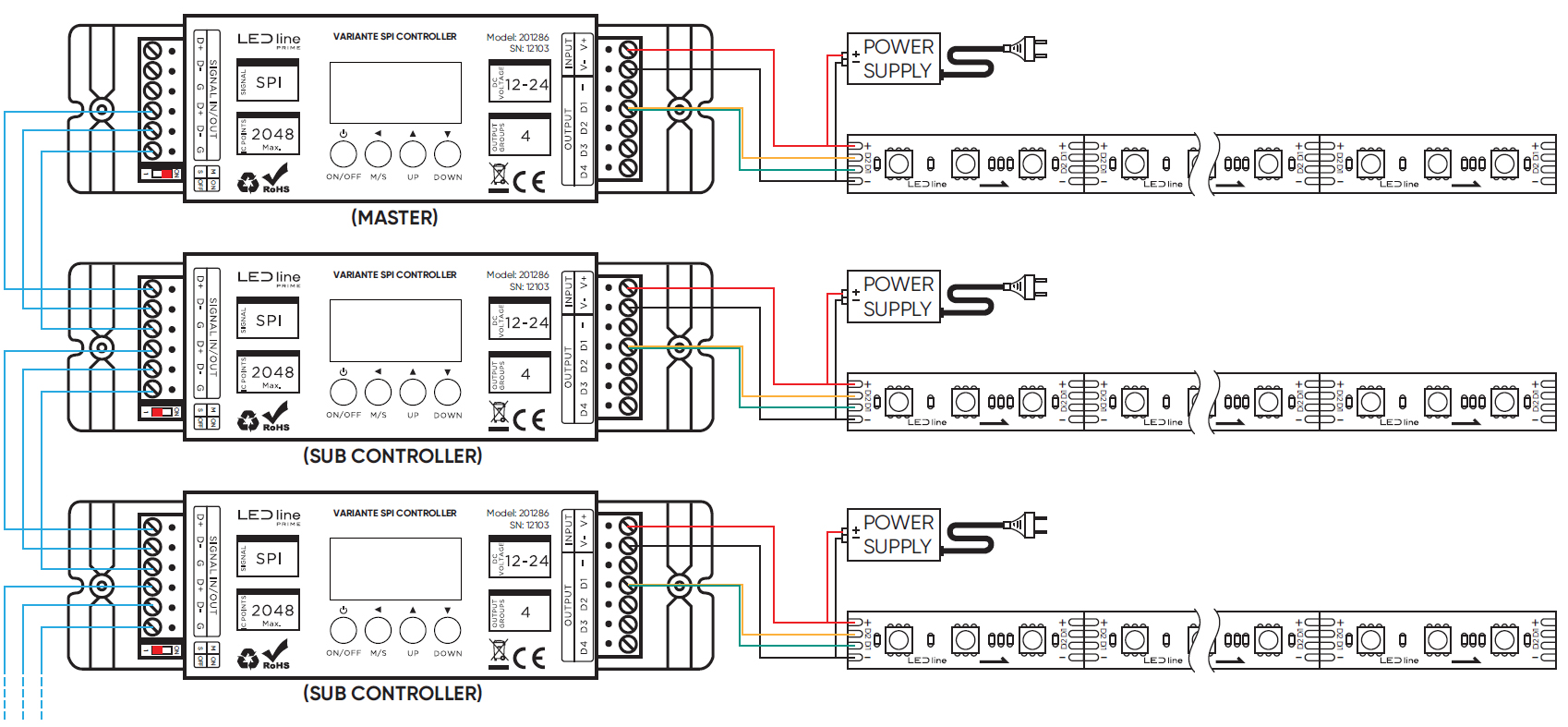

Több vezérlő szinkronizált üzemmódban történő működtetésének csatlakoztatási sémája

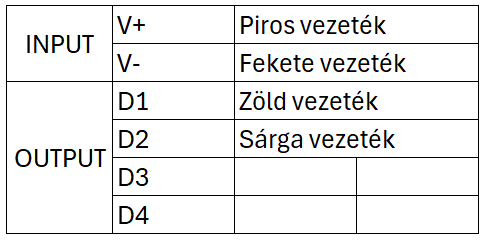

A fenti ábrán látható módon a vezérlőt és a LED szalagot csatlakoztassa. A LED szalag csomagolása tartalmazza a bekötéshez szükséges gyors csatlakozót, mellyet a vezérlő jobb oldalán található csatlakozási pontokba kell bekötni.
A LED szalag midkét vége gyorscsatlakozóval van szerelve, mely lehetővé teszi a helyes csatlakoztatást és további szalagmennyiség csatlakoztatását. A bekötés végeztével tolja össze a csatlakozási pontokat. A szalag további Piros-Fekete vezetékkel van szerelve, melyet a DC12V-os tápegységre (5m szalag 75W) kell kötni, mely a LED szalag- és a vezérlő DC12V-al történő egyidejű megtáplálását teszi lehetővé. A forrasztási pontok a dupla vezetékezés miatt sérülékenyek, ezért a műveletet körültekintően végezzék!
A Pixelmennyiség beállÍtása a jelenetek folyamatos működése miatt szükséges:
(1db pixel 3db LED Chip)
A villamos szerelés végeztével helyezze a rendszert feszültség alá, de a vezérlőt még ne kapcsolja be!
A szalag 2m-ig fog működni.
1. lépés
Nyomja meg és tartsa nyomva 2 másodpercig a vezérlő UP és DOWN gombját egyszerre,így megjelenik az aktuális pixel szám.
2. lépés
Az UP és Down gombal növelje vagy csökkentse a pixelek számát addig, amíg az beépített LED szalag mennyiség utolsó 3db Chipje is világít.
3. lépés
Nyomja meg az ON/OFF gombot a vezérlőn, így a pixel szám beállításának mentése megtörténik.
Kapcsolja be a rendszert a távirányítóval és válasszon a 136db jelenetből a +/- gombok megnyomásával.

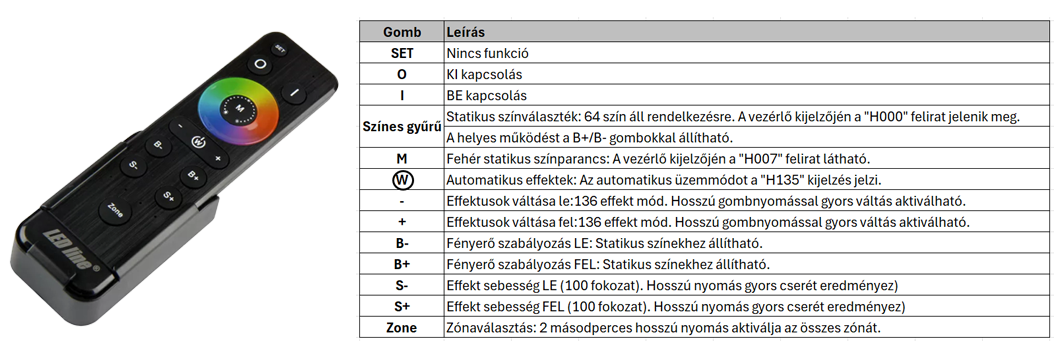

Távirányító
LEDline® remote for a LED WIFI VARIANTE RGB/RGBW controller
Cikkszám:LL-471338
A távirányító hatósugara maximum 20 méter.
A működéshez szükséges AAA elemeket a csomagolás tartalmazza.
Működési ferekvencia: 2,4GHz
Hőmérséklet tartomány: -20°C and 60°C
A vevő alaphelyzetben nincs párosítva. Minden távirányítónak egyedi kódja van.
A párosítást a telepítés során kell elvégezni, hogy elkerüljék az interferenciát.
